在汽車涂裝生產工藝中，電泳工序是對后續防腐起到最主要作用的工序，在用戶使用過程中起到持久防銹蝕作用。焊裝工序進入涂裝工序的白車身需要進行清洗、浸泡、磷化、電泳、沖洗，外表面油污可以全部清理干凈。由于車身結構、裝焊折邊膠或前處理電泳工序參數設置及噴淋壓力問題，在車身折邊或空腔縫隙中由于表面張力影響會殘留一定量的油污、脫脂液、磷化液、電泳液等液體的混合物，尤其是在包邊縫隙部位，無法排出，即使經過電泳后水洗也很難清洗干凈，電泳后因車身溫度升高，包邊縫隙內液體急劇沸騰，從包邊縫隙內外溢出來，就形成電泳二次流痕問題。

因混合液體多為清洗不徹底的物質，因此二次流痕均為發黃發黑等外觀，對電泳漆膜外觀質量有影響，需要對二次流痕部位進行打磨處理，打磨后電泳漆也打磨掉，有銹蝕風險。噴涂油漆后會造成油漆漆膜遮蓋不良，漆膜不平等質量缺陷，需要進行油漆修補處理。

.

.

2019年9月，涂裝工廠發現機蓋部位批量出現電泳烘烤后二次流痕現象。經確認，二次流痕基本出現在機蓋兩側部位，且該部位二次流痕情況持續存在，頻繁出現。出現的二次流痕狀態大小長短不一，程度情況輕重不一，缺陷主要集中在機蓋下邊沿。

涂裝廠生產主線采用B1B2緊縮工藝，電泳后直接噴涂面漆，因此對電泳漆膜外觀要求較高。電泳工藝路線為：預清洗→熱水洗（半浸）→預脫脂（噴淋）→脫脂（浸）→1*水洗（噴）→2*水洗（浸）→表調（浸）→磷化→3*水洗（噴）→4*水洗（浸）→循環純水洗1（噴）→循環純水洗2（浸）→新鮮純水洗（噴）→磷化膜檢查→陰極電泳（全浸）→UF1（噴）→UF2（浸）→UF3（噴）→新鮮UF洗（噴）→循環DI水洗（噴）→新鮮DI水洗（噴）→電泳瀝水→電泳烘干。

根據現場反饋情況進行電泳流痕數據統計分析，2019年9月15日一10月15日，某款車型機蓋下部包邊處電泳流痕發生率月平均99.22%，近乎100%，必須立即進行整改。

現場取一個流痕明顯的機蓋，對流痕出現部位進行拆解處理。流痕明顯部位拆解后，固定幾個點位流出黃色混合物。特征：1）固定點油狀黃色痕跡：2）流痕為油狀物：3）流痕從包邊處流出，嚴重時滴落減震器罩；4）左側流痕較右側嚴重；5）機蓋尖角無滴油。

針對以上狀態做相應機理分析：1）機蓋包邊處存在積液，烘烤時爆沸流出；2）折邊膠涂布未到包邊；3）包邊處流出微黃色類油狀固體痕跡，4）流痕基本發生在固定包邊壓實不良區域；5）流痕左側較右側問題嚴重。

機蓋內外板搭接處，采用折邊膠進行加固，在折邊膠最前端距機蓋前尖角有一定距離，1cm以上，且包邊未到R角時，R角處形成空腔，車身進入前處理時，水洗各道工序均無法將R角處積液排出，車身烘烤時，積液排出，成為黃黑色流痕狀態，污染電泳漆膜。如折邊膠斷裂，形成包邊空腔，涂裝清洗時內外板之間的糟液進入內腔混合，烘烤時爆沸形成流痕。

3.1 焊裝工序機蓋折邊膠打膠情況

焊裝工序機蓋折邊膠為機器人打膠。查看現場機器人涂膠軌跡及狀態，發現涂膠連續不堆積不殘膠，無斷裂現象。查流痕拆解車折邊膠軌跡，發現涂膠均勻連續不堆積無殘膠，無斷裂。此原因非主要原因。

3.2 排查折邊膠是否未填充到位

1）如折邊膠包邊后填充不良，距離R角過遠，留有大量間隙，涂裝入槽清洗時各種槽液混入內腔，烘烤時爆沸形成流痕。

2）涂膠折邊膠狀態：現場：查焊裝折邊膠現場狀態包邊距R角7~9mm，包邊直徑1~ 2mm。標準：包邊至R角（7+1）mm，包邊直徑（3±1）mm。

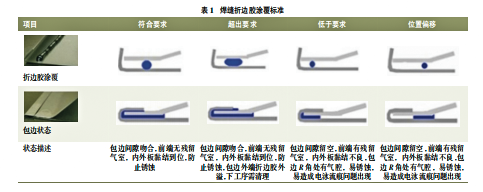

3）拆解車折邊膠狀態：現場：查拆解車折邊膠狀態，折邊膠僅在內外板內側，包邊及R角處無膠。標準：如圖表1所列。

.

3.3 機蓋包邊間隙排查

1）如折邊膠包邊壓實不良存在間隙，入槽時各種槽液極易混入包邊；烘烤時從這些位置爆沸溢出。

2）測量點位包邊位置部分間隙大于0.25mm；要求間隙≤0.1mm，均超差，判定為主要原因。

3.4 折邊膠含油量檢測

1）提取焊裝機蓋折邊膠，化學分析是否含有油脂成分。

2）取4組樣進行烘烤對照試驗，烘烤條件：190℃，20 min，烘烤后膠品并無任何油狀物析出。

3.5 折邊 R角過大，積液空腔過大積攢液體較多

涂裝入槽清洗時各種槽液混入內腔，烘烤時爆沸，包邊中間部位和邊緣部位有差異，包邊大小不一，兩側較大，中間較窄（標準所有包邊R角大小一致且Z向直徑4mm），呈現為R角越大，間隙越大，流痕越明顯。

3.6 涂裝脫脂狀態排查

1）預脫脂槽液：噴淋狀態；噴淋效果不佳，底部噴淋未到位霧化嚴重；脫脂槽堿度為4.0~4.5（標準4~11），偏下限。

2）主脫脂槽液：溫度、壓力均滿足標準，脫脂出槽無底部噴淋，僅在水洗進槽存在霧化嚴重的底部噴淋；堿度為4.7~5.5（標準4-11），偏下限。

3）脫脂外觀效果：外表面脫脂良好，水膜連續，擦拭無油污，可以判斷脫脂情況對電泳流痕問題貢獻度不高。

3.7 電泳水洗效果確認

1）如電泳后噴淋效果不良，噴淋壓力不足，霧化不徹底，積攢在夾縫邊緣固體含量很高的混合物無法清洗，電泳烘烤時，積存物爆沸易形成流痕問題。

2）涂裝工廠水洗噴嘴均為鴨嘴式噴淋，霧化效果過大（尤其為UF后水洗），實際對車身內腔沖洗效果不強，對車身表面進行處理效果不錯，如循環DI水洗出槽噴淋及新鮮DI水洗噴淋霧化效果過重，車身泡沫嚴重、夾縫及內腔積液根本無法沖洗干凈。

3）接取從機蓋流出的液體仍為固體含量較高液體，此液體經烘烤后固化物與流油物質基本一致。

可以確定，機蓋內腔噴淋效果不良是電泳流痕問題發生的根本原因之一。針對水洗效果不佳問題，現場進行驗證，采用水管對機蓋內腔進行沖水試驗，共做4臺車驗證，采集沖水及不沖水車身各4臺，烘烤后，對比機蓋內腔電泳流痕情況。對比結果顯示，機蓋外加沖水后，電泳流痕問題明顯減少至忽略不計狀態。

3.8 電泳水洗后瀝水情況排查

1）瀝水角度較小，空腔內大部分積液無法排除；瀝水時間過短，空腔內大部分積液來不及排除，積攢在夾縫內，烘烤時爆沸形成流痕。

2）檢查電泳水洗后瀝水工位瀝水角度，瀝水角度約30°，瀝水效果不佳，機蓋內腔大量空腔積液無法排除；抬起機蓋時可接到 20-30 mL固體含量較高的空腔液。針對此問題采用調整機蓋撐桿角度試驗，機蓋流油明顯改善。同時試驗過在瀝水工位增加壓縮空氣吹機蓋內腔試驗，瀝水不良改善效果不大。

1）針對機蓋折邊膠軌跡排查結果，涂膠軌跡無不良，后續正常監控即可。

2）針對機蓋R角折邊膠未填充到位，調整機器人涂膠軌跡，包邊填充滿R角，軌跡距R角改為4~5mm，膠條直徑改為3~4mm，使R角部位膠填充到位。

3）機蓋包邊間隙排查，目前包邊間隙偏大，導致電泳積液自偏大縫隙內流出，通過現場分析，對機蓋內外板邊緣不平整部位進行處理，調整折邊壓合機，優化機蓋包邊模狀態，最終使機蓋包邊壓合間隙≤0.05 mm。

4）折邊膠含油量檢測無油污，不調整。

5）脫脂噴淋狀態排查結果，脫脂效果符合要求。

6）電泳后噴淋水洗不良，噴淋壓力不足。解決措施為，加大噴淋壓力至標準值上限，經多次現場調整優化，確認泳后水洗噴淋壓力≥0.12 MPa效果最佳。

7）電泳水洗后瀝液不良，主要為瀝水時間不足及車身瀝液角度不良；調整電泳后瀝液時間為60s，根據現場設備情況，將泳后瀝液角度提升2°，瀝液效果比原狀態提升明顯。

1）改善效果：流痕消除90%。

2）有效遏制了涂裝行業性問題，給解決此類問題提供了寶貴的經驗。

3）有效提升了車身電泳質量及整車防腐性能。

4）有效降低了因打磨漏鐵而發生嚴重銹蝕的風險。

5）基本無需打磨，大大提高了員工滿意度。

本文針對現場不良案例現象，逐步分析排查，給出一系列涉及沖壓、焊裝、涂裝三大工藝的問題點，并逐一進行解決控制，最終使機蓋部位多發嚴重電泳二次流痕問題得到解決，完善了各工序不足之處，為以后遇到類似質量問題給出了解決思路，值得進行推廣。

文章來源《現代涂料與涂裝》
